Direktvergrabenes Kabel YJLHV22 XLPE Isoliertes Kabel Leiter aus Aluminium aus Seltenerdlegierung

Markenname:	JinHong
Modellnummer:	Die Kommission wird die folgenden Maßnahmen ergreifen:
Mindestbestellmenge:	100m
Preis:	12.15-23.15USD
Zahlungsbedingungen:	T/T

Detailinformationen

Produktbeschreibung

Detailinformationen

Herkunftsort:

Anhui China

Anwendung:

U-Bahn, Industrie, Bau, Overhead, Kraftwerk

Jacke:

PVC, ohne Mantel, PVC oder XLPE, PVC/PE

Isoliermaterial:

XLPE, PVC, Gummi, XLPE (XLPO), XLPE oder PVC

Leitermaterial:

Kupfer, Aluminium, Aluminiumstrang mit Stahlkern, Kupfer/Aluminium, verzinnt

Typ:

Niederspannung, Mittelspannung, Hochspannung, isoliert, starr/flexibel rund

Standard:

IEC60502, IEC, BS, UL, JIS

Farbe:

Schwarz, Rot, Blau, Braun, Anforderung

Produktname:

Mittelspannungs-Stromkabel, feuerbeständiges 4-adriges LV-gepanzertes Elektrokabel XLPE-Kupferkabel,

Leiter:

Kupfer, Aluminium, geglühte Kupferstränge der Klasse 2, Cu / Al, Strang

Isolierung:

XLPE, XLPE PE PVC, PVC, PE, XLPE/PE/PVC

Nennspannung:

0,6/1 kV, 3,6–35 kV, 8,7/10, 3,6/6,6, 6/10

Stromspannung:

0,6/1KV, Niederspannung, Mittelspannung, 300/500V, 450/750V

Kern:

1 Kern, 5 Kern, Duplex/Triplex/Quadruplex, 3, Single

Mantel:

PVC, ZR-PVC, LSOH, ohne Mantel, PE

Verpackung:

Holztrommel, optional, Holzstahltrommel

Leitertyp:

Verseilt, Kupfer

Name:

11KV SWA FEUERHEMMENDES KABEL, Schweißkabel, JKLGYJ 1KV Freileitungskabel

Rüstung:

Stahldraht- oder Aluminiumdrahtpanzerung, Stahlbandpanzerung, STA/SWA/ATA/AWA oder ungepanzert

Artikel:

XLPE-Kupferkabel, Mittelspannungs-XLPE-Kabel

Hervorheben:

YJLHV22 XLPE isoliertes Kabel

Direktes Begraben YJLHV22 XLPE

XLPE isoliertes Kabel für seltene Erden

Produktbeschreibung

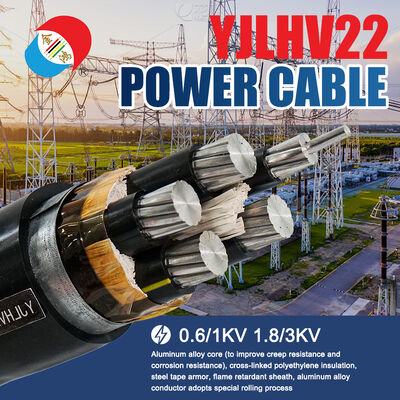

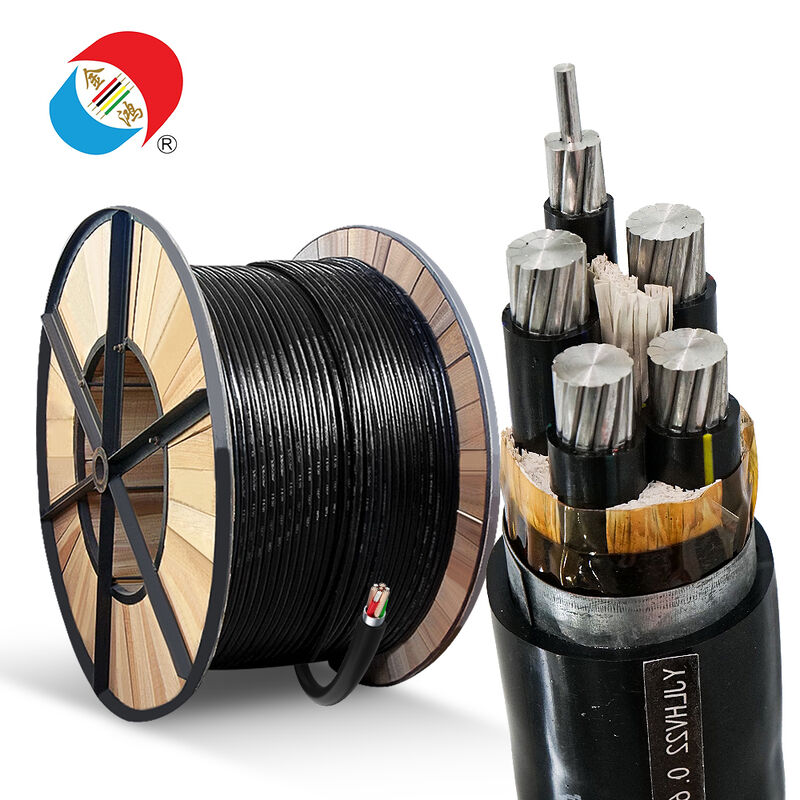

YJLHV22 Stromkabel aus Seltenerd-Aluminiumlegierung

XLPE-Isolierung • PVC-Mantel • Doppelte Stahlbandpanzerung

YJLHV22 ist eine Stromkabellösung der nächsten Generation, die für Projekte entwickelt wurde, die eine starke elektrische Leistung benötigen, ohne Kupferpreise zu zahlen. Durch die Kombination von Leitern aus einer Seltenerd-Aluminiumlegierung mit XLPE-Isolierung und doppelter Stahlbandpanzerung bietet es:

Höhere Leitfähigkeit als herkömmliche reine Aluminiumkabel
Langzeitstabilität und Anti-Aging-Leistung
Erhebliche Gesamtkosteneinsparungen im Vergleich zu Designs mit Kupferkern

Warum YJLHV22 wählen?

Stärkere Leitfähigkeit als reines Aluminium- ≥ 62 % IACS-Leitfähigkeit für reduzierte Leitungsverluste
Verstärkter Schutz- Doppelte Stahlbandpanzerung für sichere direkte Verlegung
Gebaut für raue Bedingungen- Von der kommunalen Infrastruktur bis zu Standorten für erneuerbare Energien
Optimierte CAPEX + OPEX- Geringere Vorabkosten im Vergleich zu Kupfer, längere Lebensdauer im Vergleich zu gewöhnlichem Aluminium

Den Code verstehen: Wofür „YJLHV22“ steht

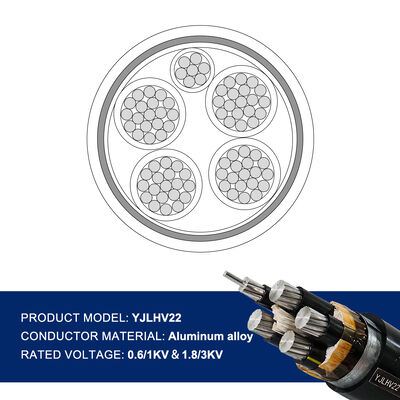

Struktureller Zusammenbruch

Code	Strukturelement	Funktion & Nutzen
YJ	Isolierung aus vernetztem Polyethylen (XLPE).	Ausgelegt für Dauerbetrieb bei 90 °C, mit geringem dielektrischen Verlust und hoher Beständigkeit gegen thermische Alterung. Verbessert die Übertragungseffizienz um bis zu18 %im Vergleich zu herkömmlichen Dämmstoffen.
LH	Leiter aus Seltenerd-Aluminiumlegierung	Legiert mit Magnesium und Silizium. Liefert Leitfähigkeit von≥ 62 % IACS, übertrifft Standardleiter aus reinem Aluminium. Bietet eine hervorragende Kriech-, Ermüdungs- und Korrosionsbeständigkeit mit um etwa verbesserten mechanischen Eigenschaften30 %.
V	PVC-Mantel	Bietet Schutz vor Feuchtigkeit, Ölen, Säuren und Laugen. Geeignet für eine Vielzahl von Außen- und Untergrundumgebungen. Unterstützt flammhemmende Leistung bis zuB1Klasse.
22	Doppelte Stahlbandpanzerung + PVC-Außenschicht	Zwei Lagen eng gewickeltes Stahlband erhöhen die Druck- und Reißfestigkeit deutlich – rundherum50 % höherals einfach armierte Kabel. Bietet starken Schutz vor Nagetier- und Insektenschäden und ermöglichtdirekte Erdverlegung ohne zusätzliche Schutzrohrein vielen Ausführungen.

Technische Spezifikationen

Kernzahl	Leiterquerschnittsfläche (mm²)	Kabelaußendurchmesser (mm)	Referenzgewicht (kg/km)
4	10	24.1	525
4	16	26.8	685
4	25	30.5	920
4	35	34.2	1180
4	50	383	1530
4	70	43,5	2010
4	95	48,8	2620
4	120	53.2	3150
4	150	57,8	3780
4	185	63,5	4550
4	240	71.2	5780
4	300	78,5	7050
5	10	25.8	610
5	16	28.7	790
5	25	32.6	1060
5	35	36,5	1350
5	50	40.8	1750

Wichtige Wertversprechen

1. Upgrade des Legierungsleiters – elektrische und mechanische Leistung in einem

Der Kern aus einer Seltenerd-Aluminiumlegierung ist so konstruiert, dass er herkömmliche Aluminiumleiter übertrifft:

Leitfähigkeitsgewinnvon ungefähr5 %im Vergleich zu gewöhnlichem Aluminium (≥ 62 % IACS)
Der Leistungsverlust über große Entfernungen wird um ca. reduziert12 %
Hohe Kriechfestigkeit bei erhöhten Temperaturen, wodurch die Wahrscheinlichkeit lockerer Anschlüsse deutlich verringert wird (bis zu80 %Risikominderung an Stößen und Anschlüssen)
Ermüdungsfestigkeit von≥ 10⁶Zyklen, wodurch es für Strecken geeignet ist, die während der Installation wiederholtes Biegen erfordern
Lebensdauererwartung von25+ Jahreunter typischen Betriebsbedingungen

2. Doppelter Stahlbandschutz – Entwickelt für die direkte Verlegung und verdeckte Verlegung

Mechanischer Schutz ist ein zentrales Designziel von YJLHV22:

Die doppelte Stahlbandpanzerung bildet in Kombination mit der PVC-Außenhülle eine starre, schützende Hülle
Hält Druckkräften bis zu stand1200 N / 100 mm
Kann normalerweise direkt bei ca0,6 mTiefe ohne zusätzliche Leitung
Belastbar unter Oberflächenlasten, geringfügigen Bodensetzungen und üblichen Bautätigkeiten
Eignet sich gut für anspruchsvolle Untergründe, einschließlich felsigem Gelände und salzhaltig-alkalischen Böden
Reduziert oder beseitigt den Bedarf an zusätzlichen Schutzrohrenkürzere Installationszeit und geringere Baukosten(Verkürzung des Projektzeitplans oft bis zu25 %)

3. Kostenoptimierung – intelligentere Investition als Kupfer oder gewöhnliches Aluminium

Im Vergleich zu Kupferkernkabeln:

Die gesamten Projektausgaben (Materialien, Logistik und Installationsarbeit) können sein35-45 % niedriger
Vergleichbare Stromtragfähigkeit pro Querschnittsfläche in vielen Anwendungsfällen
Besonders attraktiv für Fernübertragungen und große Verteilungsnetze, wo sich die Einsparungen von Meter zu Meter schnell summieren

Im Vergleich zu Standardkabeln mit Aluminiumkern:

Um30 %Erhöhung der mechanischen Festigkeit
Etwa50 %bessere Korrosionsbeständigkeit
Robuster unter hoher Belastung und in rauen Klimazonen, was zu weniger Eingriffen führtreduzierte Wartungskosten über die gesamte Lebensdauer

4. Breiter Anwendungsbereich – ein Kabel für viele Umgebungen

YJLHV22 unterstützt mehrere Installationsmethoden:

Direktbestattung
Leitung und Leitung
Overhead (je nach lokalem Design und Standards)
Kabeltrassen und Tunnel

Betriebsmerkmale:

Kann normalerweise damit gehandhabt werdennormale Werkzeuge; Es ist keine spezielle Ausrüstung erforderlich
Viele kleinere Querschnitte können verlegt oder gezogen werdenein einziges Installationsprogramm
Zuverlässig von-40°C(keine Versprödung) zu+90°CDauerbetriebstemperatur
Geeignet fürgroße Höhe,Küste, Undhohe LuftfeuchtigkeitBedingungen

Typische Anwendungsszenarien

Kommunal & Infrastruktur

Modernisierung der städtischen Straßen- und Brückenstromversorgung
Straßenbeleuchtung und Verteilungsleitungen für öffentliche Einrichtungen
Projekte, bei denen Grabenaushub, Verfüllung und Baulasten unvermeidbar sind

Wohn- und Gewerbeprojekte

Hochwertige Wohnanlagen
Einkaufszentren, Bürogebäude und gemischt genutzte Siedlungen
Verdeckte Installationen, die eine langfristige Verbindungsstabilität und minimale Lockerung an den Klemmen erfordern

Industrie- und Produktionsstandorte

Industrieparks, Produktionsstätten und Lagerhäuser
Mittelspannungs- und Niederspannungsverteilungsnetze mit großem Kabelvolumen
Szenarien, die langlebige, budgetbewusste Langstreckenfahrten erfordern

Standorte in rauen Umgebungen

Küstengebiete mit salzhaltiger Luft
Hochgelegene Regionen, die großen Temperaturschwankungen ausgesetzt sind
Feuchte und korrosive Atmosphären (bei entsprechender technischer Gestaltung und Einhaltung von Normen)

Erneuerbare Energie- und Versorgungskorridore

Solarparks und Windkraftprojekte mit ausgedehnter Außenführung
Unterirdische Versorgungstunnel und integrierte Rohrkorridore
Installationen wodoppelt gepanzerter Schutzreduziert den Bedarf an zusätzlichen Korrosionsschutzfolien oder sekundärem mechanischen Schutz

Technische Momentaufnahme

Hinweis: Die Werte sind Richtwerte und können je nach Größe, Standard und Design variieren. Kontaktieren Sie uns für detaillierte Datenblätter.

Baudaten

Artikel	Beschreibung
Leiter	Verseilte Seltenerd-Aluminiumlegierung
Isolierung	XLPE (vernetztes Polyethylen), 90 °C ausgelegt
Innenhülle	PVC
Panzerung	Doppeltes Stahlband
Äußere Hülle	PVC, Flammschutzklasse bis B1
Installationsmethoden	Direkte Erdverlegung, Kanal, Wanne, Tunnel, Überkopf (je nach Design)

Leistungsdaten

Parameter	Typischer Wert/Bereich
Elektrische Leitfähigkeit	≥ 62 % IACS
Übertragungseffizienz	Bis zu 18 % besser als herkömmliche Dämmsysteme
Mechanische Festigkeit	Ca. 30 % höher im Vergleich zu gewöhnlichen Aluminiumkabeln
Korrosionsbeständigkeit	Ca. 50 % höher im Vergleich zu gewöhnlichen Aluminiumkabeln
Betriebstemperatur	-40°C bis +90°C (kontinuierlich)
Ermüdungsleistung	≥ 10⁶ Biegezyklen
Druckfestigkeit	Bis zu 1200 N / 100 mm
Flammhemmende Bewertung	Bis B1 (Außenmantel)
Erwartete Lebensdauer	25+ Jahre (unter normalen Betriebsbedingungen)

FAQ – YJLHV22 Stromkabel

F1: Ist YJLHV22 als direkter Ersatz für Kupferkabel geeignet?

In vielen Verteilungs- und Übertragungsanwendungen kann YJLHV22 als Alternative zu Kupferkernkabeln entwickelt werden und bietet eine vergleichbare Stromtragfähigkeit pro Querschnitt. Der entscheidende Vorteil ist adeutlich geringere Projektkosten, wobei die Einsparungen oft zwischen 35 und 45 % liegen, wenn man Material, Transport und Installation berücksichtigt.

F2: Wie verbessert die Seltenerd-Aluminiumlegierung die Zuverlässigkeit?

Die Legierungszusammensetzung (einschließlich Magnesium und Silizium) erhöht die Leitfähigkeit und verbessert die mechanische Festigkeit. Es verbessert auch die Kriechfestigkeit, was dazu beiträgt, über einen längeren Zeitraum dichte und sichere Verbindungen an Klemmen und Steckverbindern aufrechtzuerhalten, insbesondere unter hohen Temperatur- und Lastbedingungen. Dies verringert das Risiko von Hotspots und ungeplanten Ausfällen.

F3: Kann dieses Kabel direkt im Boden vergraben werden?

Ja. Die doppelte Stahlbandarmierung und der PVC-Außenmantel sind so konzipiert, dass sie Bodendruck, geringfügigen Bodenbewegungen und Oberflächenlasten standhalten. In vielen Ausführungen kann YJLHV22 ohne zusätzlichen mechanischen Schutz direkt in Gräben in einer Tiefe von etwa 0,6 m verlegt werden, sofern die örtlichen Standards und technischen Richtlinien befolgt werden.

F4: Für welche Umgebungen wird YJLHV22 nicht empfohlen?

YJLHV22 ist robust, aber für extrem spezielle Umgebungen – wie Bereiche mit sehr starker mechanischer Einwirkung, extremer chemischer Belastung über die üblichen Industriebedingungen hinaus oder spezielle explosionsgeschützte Zonen – ist eine projektspezifische technische Bewertung erforderlich. In solchen Fällen kann ein individuelles Design oder ein anderer Kabeltyp besser geeignet sein.

F5: Erfordert die Installation eine spezielle Schulung oder spezielle Ausrüstung?

Nein. Das Kabel kann mit branchenüblichen Werkzeugen und Verfahren installiert werden. Mitarbeiter, die mit herkömmlichen Stromkabeln aus Aluminium oder Kupfer vertraut sind, werden sich problemlos an YJLHV22 gewöhnen. Die verbesserte Flexibilität und Ermüdungsbeständigkeit vereinfachen außerdem das Ziehen und Verlegen, insbesondere in komplexen Kabelrinnensystemen oder verstopften Kanälen.

F6: Wie kann ich die optimale Kabelgröße für mein Projekt bestätigen?

Geben Sie Ihre Lastdaten, Streckenlänge, Installationsmethode und Umgebungsbedingungen an. Unser technisches Team kann dann geeignete Querschnitte und Konfigurationen empfehlen, um die Anforderungen an Spannungsabfall, Strombelastbarkeit und Sicherheit gemäß den relevanten Normen zu erfüllen.
