WDZ-KYJRP LSZH XLPE LV সাঁজোয়া তার 450/750V পরিচ্ছন্ন সংকেত নিয়ন্ত্রণের জন্য
পণ্যের সারসংক্ষেপ
পণ্যের বিবরণ
WDZ-KYJRP LV সাঁজোয়া তার
,LV সাঁজোয়া তার 450/750V
,LSZH XLPE LV সাঁজোয়া তার
পণ্যের বিবরণ

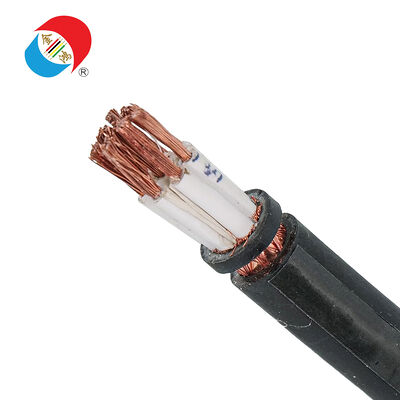

WDZ-KYJRP LSZH শিল্ডেড XLPE কন্ট্রোল কেবল 450/750V, পরিচ্ছন্ন সংকেত নিয়ন্ত্রণের জন্য
WDZ-KYJRP হল একটি কম-ধোঁয়া হ্যালোজেন-মুক্ত (LSZH) শিল্ডেড ক্রস-লিঙ্কড পলিইথিলিন (XLPE) কন্ট্রোল কেবল যা 450/750V কন্ট্রোল, মনিটরিং এবং ইন্সট্রুমেন্টেশন সার্কিটের জন্য ডিজাইন করা হয়েছে। এটি অগ্নি পরিবেশে ধোঁয়া এবং ক্ষয়কারী গ্যাস হ্রাস করার জন্য ডিজাইন করা হয়েছে, সেইসাথে ইলেক্ট্রোম্যাগনেটিক ইন্টারফেরেন্স (EMI) সুরক্ষা বাড়ানো হয়েছে, যা বিল্ডিং, টানেল, পরিবহন কেন্দ্র এবং শিল্প অটোমেশন সিস্টেমে সংকেতের স্থিতিশীলতা নিশ্চিত করে।
WDZ-KYJRP একটি আদর্শ আপগ্রেড যখন পরিষ্কার নিয়ন্ত্রণ সংকেত বজায় রাখা এবং নিরাপদ ইনস্টলেশন নিশ্চিত করা অপরিহার্য। এর XLPE ইনসুলেশন নির্ভরযোগ্য বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করে, LSZH আচ্ছাদন নিরাপদ ইনডোর ওয়্যারিং নিশ্চিত করে এবং শিল্ডিং কার্যকরভাবে নিয়ন্ত্রণ এবং পরিমাপ লাইনে ইলেক্ট্রোম্যাগনেটিক ইন্টারফেরেন্স হ্রাস করে।

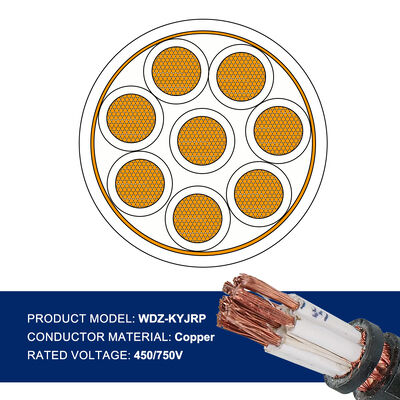

WDZ-KYJRP সাধারণত একটি LSZH শিল্ডেড কন্ট্রোল কেবল হিসাবে নির্দিষ্ট করা হয় যা স্থায়ী ইনস্টলেশনের জন্য। এর সাধারণ গঠনে অন্তর্ভুক্ত রয়েছে: স্ট্র্যান্ডেড কপার কন্ডাক্টর, XLPE ইনসুলেশন, হস্তক্ষেপ হ্রাস করার জন্য একটি শিল্ডিং স্তর এবং একটি LSZH বাইরের আচ্ছাদন। এটি কন্ট্রোল প্যানেল, অটোমেশন সার্কিট, ইন্সট্রুমেন্টেশন সার্কিট এবং মনিটরিং সার্কিটের মতো অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যেখানে ইলেক্ট্রোম্যাগনেটিক ইন্টারফেরেন্স (EMI) সংকেত গোলমাল সৃষ্টি করতে পারে এবং প্রকল্পের স্পেসিফিকেশনগুলির জন্য আবদ্ধ বা ঘনবসতিপূর্ণ পরিবেশে কম-ধোঁয়া, হ্যালোজেন-মুক্ত কেবল স্থাপন করা প্রয়োজন।
সাধারণ রেটযুক্ত ভোল্টেজ: 450/750V
কিছু প্রকল্পের জন্য প্রাসঙ্গিক মান এবং ডিজাইন স্পেসিফিকেশন অনুযায়ী অন্যান্য নিম্ন ভোল্টেজ রেটিং নির্দিষ্ট করা যেতে পারে।
- সুইচগিয়ার, MCC এবং বিতরণ প্যানেলের জন্য নিয়ন্ত্রণ এবং ইন্টারলকিং ক্যাবলিং
- কারখানা এবং প্রক্রিয়াকরণ প্ল্যান্টে PLC, DCS এবং অটোমেশন I/O ক্যাবলিং
- EMI সুরক্ষা প্রয়োজন এমন ইন্সট্রুমেন্টেশন এবং মনিটরিং সার্কিট
- বড় ভবন এবং পাবলিক সুবিধাগুলিতে HVAC নিয়ন্ত্রণ ক্যাবলিং
- স্টেশন, টানেল এবং সরঞ্জাম কক্ষের মতো পরিবহন অবকাঠামো
- ডেটা রুম এবং ঘন ক্যাবলিং যেখানে ধোঁয়া হ্রাস একটি গুরুত্বপূর্ণ প্রয়োজনীয়তা
- কেবল ট্রে, নালী, ট্রাঙ্কিং, রাইজার, শ্যাফ্ট এবং সুরক্ষিত স্থায়ী পথ
- ক্রমাগত টানা, টানা বা ঘন ঘন হিংস্র আন্দোলনের জন্য উপযুক্ত নয়
LSZH উপকরণ নির্বাচন করলে আগুনের সময় ধোঁয়া হ্রাস হয় এবং ক্ষয়কারী হ্যালোজেন গ্যাস তৈরি হওয়া এড়ানো যায়, যার ফলে সরিয়ে নেওয়ার দৃশ্যমানতা উন্নত হয় এবং গৌণ ক্ষয় হওয়ার ঝুঁকি হ্রাস পায়।
শিল্ডিং ইলেক্ট্রোম্যাগনেটিক ইন্টারফেরেন্স কমাতে সাহায্য করে, এইভাবে বৈদ্যুতিকভাবে গোলমালপূর্ণ পরিবেশে আরও স্থিতিশীল নিয়ন্ত্রণ এবং পরিমাপ সংকেত সমর্থন করে।
XLPE ইনসুলেশন স্থিতিশীল ডাইইলেকট্রিক বৈশিষ্ট্য নিশ্চিত করে এবং কঠোর ইনস্টলেশন পরিবেশে ধারাবাহিক কর্মক্ষমতা প্রয়োজন এমন নিয়ন্ত্রণ কেবলগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
সাধারণ মাল্টি-কোর কাঠামো এবং ক্রস-সেকশন উপকরণগুলির বিলের মিল, টেন্ডার সম্মতি এবং ডুপ্লিকেট অর্ডারিং সহজ করে।

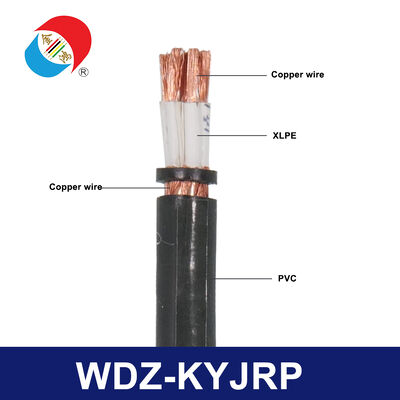

- পরিবাহী
- তামা স্ট্র্যান্ডেড তার
- ইনসুলেশন
- XLPE
- শিল্ডিং
- ইলেক্ট্রোম্যাগনেটিক ইন্টারফেরেন্স নিয়ন্ত্রণের জন্য শিল্ডেড কাঠামো (সাধারণত ব্রেডেড স্তর এবং/অথবা টেপ, স্পেসিফিকেশনগুলির উপর নির্ভর করে)
- বাইরের আচ্ছাদন
- কম ধোঁয়া হ্যালোজেন-মুক্ত (LSZH)
- কেবল প্রকার
- স্থায়ী ইনস্টলেশনের জন্য মাল্টি-কোর শিল্ডেড কন্ট্রোল কেবল
সূক্ষ্ম স্ট্র্যান্ডিং কার্যকারিতা উন্নত করে এবং নিয়ন্ত্রণ সার্কিটের স্থিতিশীল প্রতিরোধ সরবরাহ করে।
ইনসুলেশন স্তরগুলির ঢালাই স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা এবং স্থায়ী ক্যাবলিংয়ে দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে।
কোরগুলি সংখ্যাযুক্ত বা কালার-কোডেড করা হয় এবং একটি স্থিতিশীল জ্যামিতি বজায় রাখতে এবং ইনস্টলেশন ঘর্ষণ কমাতে একটি নির্দিষ্ট পদ্ধতিতে সাজানো হয়।
প্রকল্পের ইলেক্ট্রোম্যাগনেটিক ইন্টারফেরেন্স (EMI) সুরক্ষা উদ্দেশ্যগুলি পূরণ করার জন্য শিল্ডিং স্তরটি নিয়ন্ত্রিত কভারেজ দিয়ে লেপ করা হয়।
সুরক্ষা এবং নিরাপত্তা কর্মক্ষমতা নিশ্চিত করার জন্য LSZH আচ্ছাদন এক্সট্রুড করা হয় এবং সহজে সনাক্তকরণের জন্য স্পষ্টভাবে চিহ্নিত করা হয়।
সাধারণ পরিদর্শনের মধ্যে রয়েছে পরিবাহী প্রতিরোধ, ইনসুলেশন বেধ, স্পার্ক টেস্টিং, মাত্রিক পরীক্ষা এবং আচ্ছাদন অখণ্ডতা। প্রকল্পের মান অনুযায়ী শিল্ডিং ধারাবাহিকতা এবং কভারেজ প্রয়োজনীয়তা যাচাই করা হবে (যদি নির্দিষ্ট করা হয়)।
2 থেকে 61 কোর (প্রকল্পের উপর নির্ভর করে)
0.5 0.75 1.0 1.5 2.5 4 6 10
- 4 কোর x 1.5
- 6 কোর x 1.5
- 8 কোর x 1.5
- 10 কোর x 1.5
- 12 কোর x 1.5
- 16 কোর x 1.5
- 20 কোর x 1.5
- 24 কোর x 1.5
- 30 কোর x 1.5
- 4 কোর x 2.5
- 7 কোর x 1.5
- 12 কোর x 2.5
- 19 কোর x 1.5
- 24 কোর x 2.5
- মডেল
- WDZ-KYJRP
- কেবল বিভাগ
- কম ধোঁয়া হ্যালোজেন-মুক্ত শিল্ডেড কেবল, কন্ট্রোল কেবল
- সাধারণ রেটযুক্ত ভোল্টেজ
- 450/750V
- পরিবাহী
- তামা স্ট্র্যান্ডেড তার
- ইনসুলেশন
- ক্রস-লিঙ্কড পলিইথিলিন (XLPE)
- শিল্ডিং
- EMI শিল্ডিং কাঠামো (স্পেসিফিকেশন দ্বারা)
- বাইরের আচ্ছাদন
- কম ধোঁয়া হ্যালোজেন-মুক্ত (LSZH)
- কোরের সংখ্যা
- 2 থেকে 61 কোর (সাধারণ পরিসীমা, অর্ডারের পরিমাণের উপর নির্ভর করে)
- পরিবাহী আকার
- 0.5 থেকে 10 মিমি² (সাধারণ পরিসীমা, অর্ডারের পরিমাণের উপর নির্ভর করে)
- সাধারণ অপারেটিং তাপমাত্রা
- XLPE উপাদানের জন্য 90°C পর্যন্ত (মান অনুযায়ী)
- ইনস্টলেশন পদ্ধতি
- কেবল ট্রে, নালী, কেবল ডাক্ট, শ্যাফ্ট এবং প্রতিরক্ষামূলক সার্কিটে স্থায়ী ইনস্টলেশন
- প্যাকেজিং
- রিলগুলিতে ছোট আকার; বৃহৎ প্রকল্পের জন্য উপযুক্ত রপ্তানি-গ্রেড কেবল রিল
- কাস্টমাইজেশন বিকল্প
- কোর নম্বর/রঙ, আচ্ছাদন রঙ, চিহ্নিতকরণ ভাষা, কেবল রিল দৈর্ঘ্যের বিকল্প, ডকুমেন্টেশন সেট, পরিদর্শন সমর্থন
- আপনার বিল অফ কোয়ান্টিটি (BOQ) নিশ্চিত করুন ধাপ 1: প্রয়োজনীয় কন্ট্রোল কেবল স্ট্যান্ডার্ড এবং ভোল্টেজ রেটিং (সাধারণত 450/750V)
- শিল্ডিং প্রয়োজনীয়তা নির্ধারণ করুন (সামগ্রিক শিল্ডিং, ব্রেডেড স্তর, টেপ, বা প্রকল্প-নির্দিষ্ট শিল্ডিং কর্মক্ষমতা)
- নিয়ন্ত্রণ লোড, লুপের দৈর্ঘ্য এবং ভোল্টেজ ড্রপ সীমাবদ্ধতার উপর ভিত্তি করে কোরের সংখ্যা এবং ক্রস-সেকশনাল এলাকা নিশ্চিত করুন
- ইনস্টলেশন পরিবেশ নিশ্চিত করুন (কেবল ট্রে বা নালী, গ্রুপিং ঘনত্ব, পরিবেষ্টিত তাপমাত্রা)
- লাইনের জন্য কম ধোঁয়া হ্যালোজেন-মুক্ত (LSZH) প্রয়োজনীয়তা নিশ্চিত করুন (পাবলিক বিল্ডিং, টানেল, আবদ্ধ স্থান)
- যদি লাইনের সাথে যান্ত্রিক ঝুঁকি বা ভূগর্ভস্থ সংকোচন সমস্যা থাকে তবে প্রয়োজন অনুযায়ী আর্মার্ড LSZH শিল্ডেড কেবল নির্দিষ্ট করুন।
- পণ্য: WDZ-KYJRP
- ভোল্টেজ রেটিং: 450/750V (বা প্রয়োজনীয় ভোল্টেজ)
- প্রয়োজনীয় মান: __
- শিল্ডিং প্রয়োজনীয়তা: সামগ্রিক শিল্ডিং/ব্রেডেড স্তর/টেপ/আচ্ছাদন স্তর __
- কোরের সংখ্যা এবং স্পেসিফিকেশন: __ কোর x __ মিমি²
- মোট দৈর্ঘ্য: __ মিটার
- ইনস্টলেশন পদ্ধতি: কেবল ট্রে/নালী/কেবল ট্রে/শ্যাফ্ট/টানেল
- গন্তব্য: দেশ এবং বন্দর __
- বাণিজ্য শর্তাবলী: __
- প্যাকেজিং: রোল/রিল
- পছন্দের রিলের দৈর্ঘ্য: __
- প্রয়োজনীয় নথি: __
- মন্তব্য: মার্কআপ ভাষা, ডেলিভারি সময়সূচী, পরিদর্শন প্রয়োজনীয়তা
- প্রশ্ন 1 WDZ-KYJRP প্রধানত কিসের জন্য ব্যবহৃত হয়?
- উত্তর এটি কম-ভোল্টেজ নিয়ন্ত্রণ, মনিটরিং এবং ইন্সট্রুমেন্টেশন সার্কিটের জন্য ব্যবহৃত হয় যার জন্য স্থায়ী ইনস্টলেশনে কম-ধোঁয়া হ্যালোজেন-মুক্ত (LSZH) নিরাপত্তা এবং ইলেক্ট্রোম্যাগনেটিক ইন্টারফেরেন্স (EMI) শিল্ডিং প্রয়োজন।
- প্রশ্ন 2 এই মডেল সিরিজে কন্ট্রোল কেবল এবং পাওয়ার কেবলের মধ্যে পার্থক্য কী?
- উত্তর কন্ট্রোল কেবলগুলি সাধারণত মাল্টি-কোর, ছোট ক্রস-সেকশন কেবল যা উচ্চ-কারেন্ট বিতরণের পরিবর্তে কমান্ড, ইন্টারলকিং এবং সংকেত প্রেরণের জন্য ব্যবহৃত হয়।
- প্রশ্ন 3 কেন শিল্ডেড কেবল নির্বাচন করবেন?
- উত্তর শিল্ডিং ইলেক্ট্রোম্যাগনেটিক ইন্টারফেরেন্স কমাতে সাহায্য করে এবং মোটর, ড্রাইভ, সুইচগিয়ার এবং ঘন ক্যাবলিং সহ পরিবেশে সংকেতের স্থিতিশীলতা উন্নত করে।
- প্রশ্ন 4 সবচেয়ে বেশি ব্যবহৃত কোরের আকারগুলি কী কী?
- A. 0.5 থেকে 2.5 মিমি² পরিবাহীগুলি সাধারণত নিয়ন্ত্রণ এবং নিরীক্ষণের জন্য ব্যবহৃত হয়। যখন নিয়ন্ত্রণের লোড বেশি হয় বা লুপের দৈর্ঘ্য বেশি হয় তখন বৃহত্তর পরিবাহী আকার ব্যবহার করা হয়।
- প্রশ্ন 5. WDZ-KYJRP কেবলগুলি কি পাবলিক বিল্ডিং এবং টানেলে ইনস্টল করা যেতে পারে?
- A. হ্যাঁ, WDZ-KYJRP কেবলগুলি প্রায়শই আবদ্ধ বা উচ্চ-ঘনত্বের পরিবেশে পছন্দের পছন্দ, যেখানে কম ধোঁয়া হ্যালোজেন-মুক্ত (LSZH) কেবলগুলি নির্দিষ্ট করা হয়, যদি প্রকল্পের মান প্রয়োজনীয় কর্মক্ষমতা প্রয়োজনীয়তা পূরণ করে।
- প্রশ্ন 6. কোন তথ্য মূল্য নির্ধারণ এবং মিলের জন্য সাহায্য করে?
- A. স্ট্যান্ডার্ড, ভোল্টেজ রেটিং, শিল্ডিং প্রয়োজনীয়তা, পরিবাহী গণনা, ক্রস-সেকশনাল এলাকার তালিকা, মোট মিটার, ইনস্টলেশন রুট, গন্তব্য, প্যাকেজিং পছন্দ এবং ডকুমেন্টেশন প্রয়োজনীয়তা।
